浅谈电动机使用的基本知识

供用电分公司   范镇清

摘要:简单介绍电动机的用途,发展前景及其内部构造,运行原理,着重介绍异步三相电动机的绕组接线方式及启动方式。

关键词:异步电动机  星三角起动




电动机是当今世界运用及其广发的一种机电设备,由于其具有易于设备制造,外壳坚固,保护简单,操作简单、便于使用的特点,而且,电动机能提供的功率范围很大,从毫瓦级到千瓦级。机床、水泵,需要电动机带动;电力机车、电梯,需要电动机牵引。家庭生活中的电扇、冰箱、洗衣机,甚至各种电动机玩具都离不开电动机。电动机已经应用在现代社会生活中的各个方面。为我们的生活做出了不可替代的贡献。正是因为如此,我们才有必要详细了解电动机的构造、原理等方面的知识。

一、电动机发展历程与前景

电动机作为各种现代化机械装备的基本组件之一,又经过我国电机产业多年的发展,特别是改革开放20多年以来的快速发展,取得了长足进步,目前,我国的电机产品种类繁多,应用领域广泛,根据型号、规格、功率、轴伸、绝缘、编码器、转速开关、热敏元件、加热带等参数的不同可划分出各种各样电机。机床、轧钢机、鼓风机、印刷机、水泵、抽油机、起重机、传送带、生产线、电梯以及医疗设备中的心电机、X光机、CT、牙科手术工具、渗析机、呼吸机、电动轮椅等,都大量使用电动机。

经过百年的技术发展,电动机自身的理论基本成熟,随着电工技术的发展,对电能的转换、控制及高效使用的要求越来越高,电子技术的广泛应用,又为电动机的发展注入了新的活力。可以说电机在世界的各个角落都有广泛应用,甚至可以说有运动的地方就可能有电机的存在。作为高性能电机系统的灵魂,控制芯片和驱动技术将扮演越来越重要的作用。从整个中国机械制造市场和终端用户市场开始分析中国电机和电机控制行业的发展趋势与数据分析,包括伺服驱动,伺服电机,变频器,感应电机,运动控制器,数控等应用市场。报告显示,新能源的快速发展带动了电机产业的迅速增长,我国电机行业发展前景广阔。

二、电动机的构造及各部件的作用

电动机分为同步电动机和异步电动机,而最常用的是异步电动机。所以,我们要了解的是三相异步电动机,三相异步电动机的种类很多,但是其基本结构是相同的,都由定子和转子两大部分组成,在定子和转子间有一定的空隙,还有一些其他附件。

定子的作用是用来产生磁场和作电动机的机械支撑,由定子铁芯、定子绕组和机座组成,定子绕组镶在定子铁芯中通过电流时产生感应电动势,实现电能量转换。

转子由转子铁芯、转子绕组和转轴组成,转子铁芯也是作为磁路的一部分,转子绕组作用是感应电动势,通过电流产生电磁转矩,转轴是支撑转子的重量,传递转矩,输出机械能的主要部件。

三、电动机的接法

1、三相电动机常见接线方式有‘Y
’型和‘△’型两种。


2、电动机的星三角起动

星三角起动法适用于正常运行时绕组为三角形联接的的电动机,电动机的三相绕组的六个出线端都要引出,并接到转换开关上。起动时,将正常运行时三角形接法的定子绕组改接为星形联接,起动结束后再换为三角形连接。这种方法只适用于中小型鼠笼式异步电动机。

定子绕组星形连接时,定子电压降为三角形连接的1√3,由电源提供的起动电流仅为定子绕组三角形连接时的1/3。就是可以较大的降低启动电流,这是它的优点.但是,由于起动转矩与每相绕组电压的平方成正比,星形接法时的绕组电压降低了1
√3
倍,所以起动转矩将降到三角形接法的1/3,这是其缺点.只能带轻载或空载启动

   自耦降压启动的原理也是降低启动时定子电压,星三角起动是通过改变绕组的接法来改变启动电压,所以变比是固定的,而自藕变压器的变比是可以调节的,同样遵循电压下降K,电流下降K平方的规律.

四、三相异步电动机的正反转原理

(1)电机要实现正反转控制,将其电源的相序中任意两相对调即可(我们称为换相),通常是V相不变,将U相与W相对调节器,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。

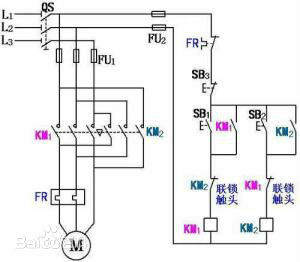

(2)如上图所示三相电动机接触器联锁的正反转控制的电气原理图,为了保证一个接触器得电动作时,另一个接触器不能得电动作,以避免电源的相间短路,就在正转控制电路中串接了反转接触器KM2的常闭辅助触头,而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。当接触器KM1得电动作时,串在反转控制电路中的KM1的常闭触头分断,切断了反转控制电路,保证了KM1主触头闭合时,KM2的主触头不能闭合。同样,当接触器KM2得电动作时, KM2的常闭触头分断,切断了正转控制电路,可靠地避免了两相电源短路事故的发生。

(3)按下起动按钮SB1,接触器KM1线圈通电,与SB1并联的KM1的辅助常开触点闭合,以保证KMl线圈持续通电,串联在电动机回路中的KM1的主触点持续闭合,电动机连续正向运转。按下停止按钮SB3,接触器KMl线圈断电,与SB1并联的KM1的辅助触点断开,以保证KMl线圈持续失电,串联在电动机回路中的KMl的主触点持续断开,切断电动机定子电源,电动机停转。按下起动按钮SB2,接触器KM2线圈通电,与SB2并联的KM2的辅助常开触点闭合,以保证KM2线圈持续通电,串联在电动机回路中的KM2的主触点持续闭合,电动机连续反向运转。

(4)电动机的过载保护由热继电器FR完成。

五、结语

综上所述,通过对电动机发展、构造及使用基本原理简单的介绍,对电动机有了初步的了解和认识。我相信,随着人类的不断发展,电动机在人类生活中会扮演越来越重要的角色。因此我们有必要对其进行更加深入的学习和研究。
